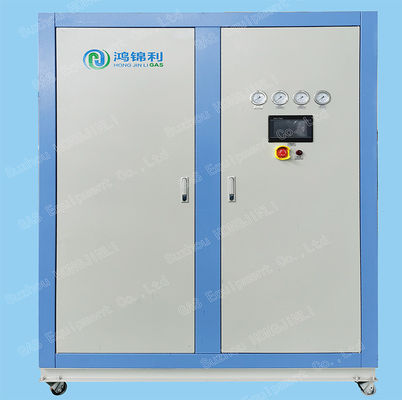

Kotak Psa tipe Generator nitrogen Psa Gas Generator

Kotak PSA Generator nitrogen

Deskripsi

Aliran proses generator nitrogen biasanya melibatkan beberapa langkah, masing-masing berkontribusi pada produksi gas nitrogen.

Kompresi Udara: Langkah pertama melibatkan kompresi udara atmosfer. Udara ditarik ke generator nitrogen dan dikompresi menggunakan kompresor sekrup atau kompresor berputar.Kompresi meningkatkan tekanan udara ke tingkat yang diinginkan, biasanya antara 7 sampai 10 atmosfer.

Air Cooling: Udara terkompresi kemudian masuk ke sistem pendingin, yang terdiri dari penukar panas dan kondensor.sebagian dari kelembaban yang ada di udara mengembun menjadi cair, yang dikeluarkan melalui sistem drainase.

Pembersihan Udara: Udara yang didinginkan memasuki tahap pembersihan, sering kali melibatkan saringan molekul.Penyaringan molekuler adalah bahan adsorbent dengan ukuran pori tertentu yang secara selektif menyerap oksigenProses ini menghilangkan oksigen dan kotoran lainnya, meningkatkan kemurnian gas nitrogen.

Kompresi nitrogen: Gas nitrogen yang dimurnikan kemudian dikompresi ke tekanan kerja yang diinginkan menggunakan kompresor sekrup atau kompresor sentrifugal.Kompresi meningkatkan tekanan gas nitrogen untuk pemrosesan lebih lanjut, penyimpanan, atau transportasi.

Penyimpanan dan Distribusi: Gas nitrogen terkompresi disimpan dan didistribusikan melalui tangki penyimpanan atau sistem pipa.sementara pipa memungkinkan pengiriman gas nitrogen ke peralatan atau aplikasi tertentu.

Langkah-langkah ini secara kolektif membentuk aliran proses dasar dari generator nitrogen. Dengan memampatkan, mendinginkan, memurnikan dan memampatkan gas nitrogen,Generator dapat mengekstrak dan menghasilkan gas nitrogen kemurnian tinggi untuk berbagai tujuan industri dan aplikasi.

Sebuah Generator Nitrogen Pressure Swing Adsorption (PSA) beroperasi berdasarkan prinsip adsorpsi selektif gas menggunakan bahan adsorbent.Berikut adalah deskripsi dari prinsip kerja dari PSA Generator nitrogen:

Adsorpsi: Proses dimulai dengan udara terkompresi yang diarahkan ke dalam wadah adsorpsi yang berisi tempat tidur bahan adsorbent, biasanya saringan molekul karbon (CMS).Bahan penyerap memiliki afinitas tinggi untuk oksigen, uap air, dan kotoran lain yang ada di udara.

Adsorpsi Selektif: Di bawah tekanan tinggi, bahan adsorbent secara selektif menyerap oksigen dan kotoran lainnya sambil membiarkan nitrogen melewati.Hal ini disebabkan oleh perbedaan kapasitas adsorpsi dan afinitas bahan adsorbent untuk gas yang berbedaAkibatnya, aliran gas yang kaya nitrogen keluar dari kapal dan dikumpulkan untuk diproses lebih lanjut.

Pembersihan: Setelah tempat tidur adsorpsi menjadi jenuh dengan oksigen dan kotoran, tekanan dilepaskan, dan kapal melewati fase pembersihan.sebagian dari udara yang sebelumnya dikompresi dialihkan ke sisi pembersihan wadahAliran gas pembersih, yang kaya oksigen dan kotoran, dikeluarkan dari sistem, menghilangkan mereka dari tempat tidur adsorbent.

Adsorption Switching: Proses ini dilanjutkan dengan beralih aliran udara terkompresi antara dua wadah adsorpsi.Kapal lain mengalami fase pembersihanOperasi siklus ini memastikan pasokan gas nitrogen yang terus menerus.

Sistem kontrol: Generator nitrogen PSA dikendalikan oleh pengontrol logika yang dapat diprogram (PLC) atau sistem serupa.memastikan penyerapan yang tepat, membersihkan, dan beralih siklus.

Dengan mengulangi siklus adsorpsi, pembersihan, dan beralih,PSA Nitrogen Generator dapat secara konsisten menghasilkan aliran gas nitrogen kemurnian tinggi dengan secara selektif menyerap oksigen dan kotoran dari udara terkompresiGas nitrogen yang dihasilkan dapat digunakan dalam berbagai industri dan aplikasi di mana pasokan nitrogen yang dapat diandalkan dan di tempat diperlukan.

Spesifikasi

Kotak PSA Generator nitrogen

Kapasitas nitrogen: 1 ~ 100Nm3/h
kemurnian nitrogen: 95%-99.999%
Tekanan nitrogen: 0,5-0,8Mpa (meningkatkan tekanan tinggi) Titik embun nitrogen: ≤-40°C (tekanan atmosfer)
Sumber daya kontrol: 0.2kw 220v 50Hz
