| Menyoroti: | Filter Pemisahan Minyak dan Air,Kartrid Filter Penghapusan Minyak,Kartrid Filter Pemisahan |
||
|---|---|---|---|

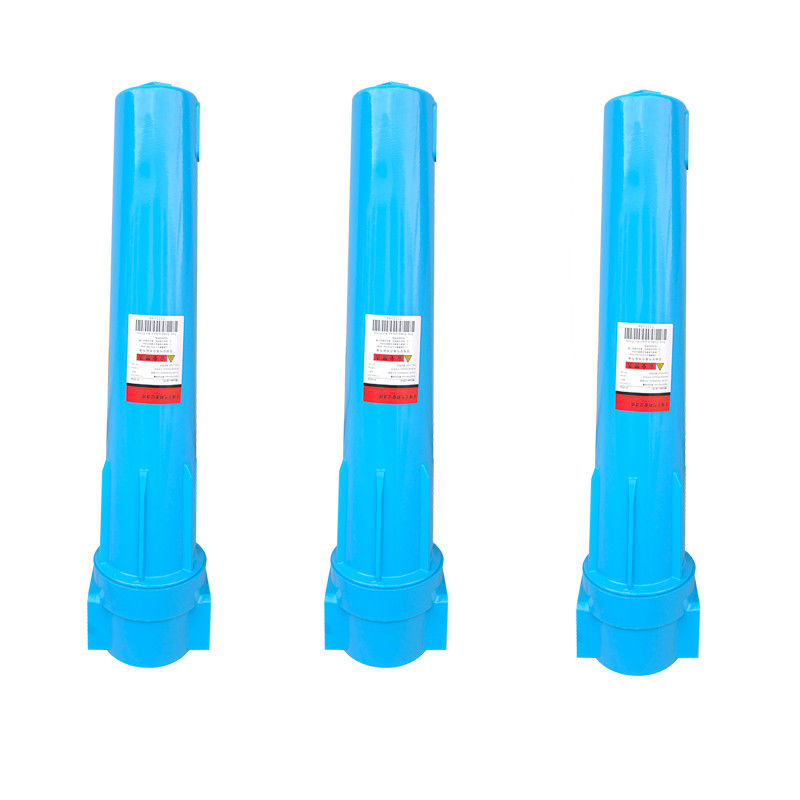

Filter Penghapusan Minyak Presisi
Deskripsi
Kondisi kerja dan indikator teknis
Tekanan kerja maksimum: < 1,6MPa
Suhu operasi maksimum yang direkomendasikan: <66 °C
Suhu operasi minimum yang direkomendasikan: <1,5 °C
| Parameter teknis filter penghapusan minyak presisi | |||||||
| Model | Diameter pipa udara | Kapasitas penanganan udara ((m3/menit) | Dimensi ((mm) A H H1 | Berat ((kg) | Elemen filter/jumlah | ||
| Antarmuka Threaded | |||||||
| BF0005 ((G) | DN20 ((G3⁄4") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010(G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020(G) | DN25 ((G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030(G) | DN25 ((G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040(G) | DN40 ((G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060(G) | DN40 ((G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080(G) | DN50 ((G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50 ((G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120 ((G) | DN65(G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150 ((G) | DN65(G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250 ((G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| Antarmuka flange | |||||||
| BF0300 ((F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400 ((F) | DN100(F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500 ((F) | DN100(F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600 ((F) | DN125 ((F5) | 65 | 565 | 1150 | 965 | 120 | BE0300X2 |
| BF0800 ((F) | DN150(F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| BF1000 ((F) | DN150(F6) | 105 | 570 | 1250 | 993 | BE0300X3 | |
| BF1200 ((F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 ((F) | DN200(F8) | 140 | 670 | 1045 | 895 | BE0300X4 | |
| BF1600 ((F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 ((F) | DN250 ((F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 ((F) | DN250 ((F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000 ((F) | DN300(F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600 ((F) | DN300(F12) | 360 | 950 | 1500 | 1220 | BE0400X8 | |
| Koefisien koreksi di bawah tekanan lain ditunjukkan di bawah ini: | |||||||||||
| Tekanan kerja | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| Koefisien tekanan | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
Prinsip penyaringan udara
Filtrasi gas dan cairan bekerja pada prinsip yang sama sekali berbeda, karena partikel berperilaku secara signifikan berbeda di udara dan cairan.dan kunci untuk filtrasi udara yang efektif terletak pada tiga prinsip dasar filtrasi:
1. "Mengambil langsung" partikel yang lebih besar dan lebih berat yang bergerak dalam garis lurus;
2. "Benturan inersia" digunakan untuk menangkap partikel yang lebih kecil, lebih ringan dan sedikit mengubah arah dengan aliran udara;
3Partikel-partikel yang sangat kecil disaring karena gerakan Brownian. setelah partikel-partikel itu menyentuh serat, mereka ditarik oleh gaya van der Waals.atraksi elektrostatik dan hisapan vakumMenurut penelitian, untuk penyaringan udara jenis kedalaman, selama dapat sepenuhnya menyaring partikel 0,03 μm, dapat menyaring partikel ukuran 0,01 μm.
Prinsip penyaringan udara
Filtrasi gas dan cairan bekerja pada prinsip yang sama sekali berbeda, karena partikel berperilaku secara signifikan berbeda di udara dan cairan.dan kunci untuk filtrasi udara yang efektif terletak pada tiga prinsip dasar filtrasi:
1. "Mengambil langsung" partikel yang lebih besar dan lebih berat yang bergerak dalam garis lurus;
2. "Benturan inersia" digunakan untuk menangkap partikel yang lebih kecil, lebih ringan dan sedikit mengubah arah dengan aliran udara;
3Partikel-partikel yang sangat kecil disaring karena gerakan Brownian. setelah partikel-partikel itu menyentuh serat, mereka ditarik oleh gaya van der Waals.atraksi elektrostatik dan hisapan vakumMenurut penelitian, untuk penyaringan udara jenis kedalaman, selama dapat sepenuhnya menyaring partikel 0,03 μm, dapat menyaring partikel ukuran 0,01 μm.
